Основа непрерывности
Промышленная модульная система бесперебойного питания
ИБП для критических промышленных нагрузок
Питание АСУ ТП, КИПиА и систем управления не прерывается при сбоях сети, а резерв N+1 страхует от отказа силового модуля. Мощность наращивается модулями по 20 кВА — без замены ИБП.
Спроектировано, разработано и собрано в РФ
- силовой модуль M20
- 20 кВА
- шкаф, 5 модулей
- до 100 кВА
- система, 2 шкафа
- до 200 кВА
- резервирование
- N+1
Преимущества
Почему КОР
Питание без перерыва
Онлайн-ИБП с двойным преобразованием: нагрузка получает стабильное напряжение при провалах и пропадании сети. Время работы от аккумуляторов подбирается под ваш сценарий — переход на резервный ввод, запуск дизель-генератора или штатный останов.
Резерв N+1
Модули работают параллельно и делят нагрузку. При резервировании N+1 один модуль всегда в запасе на случай отказа.
Ремонт без остановки

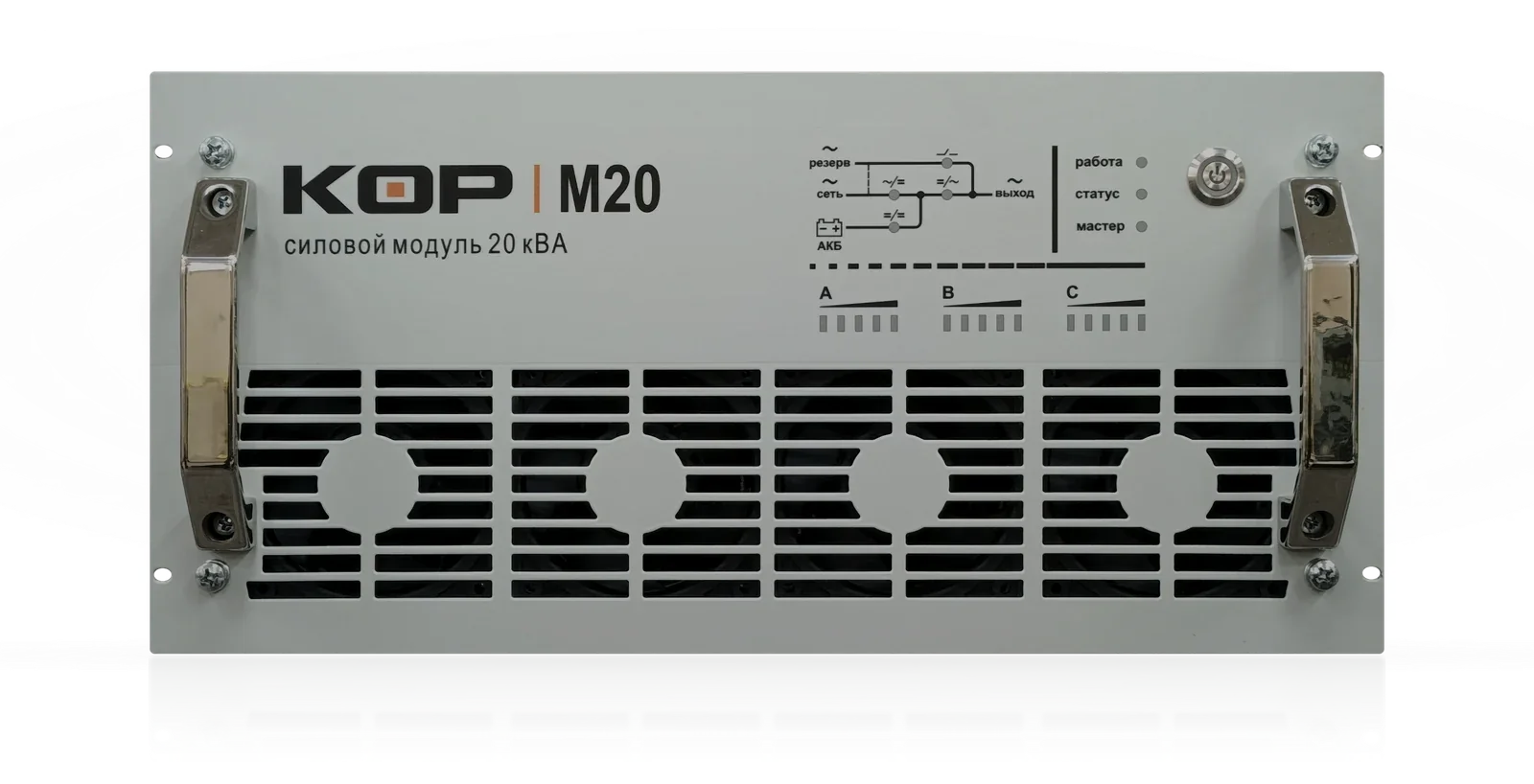

Силовой модуль выдвижной и меняется на работающей системе, без отключения нагрузки.
Мощность по мере роста
Начните с нужной мощности и добавляйте силовые модули по мере роста нагрузки — без замены ИБП.
АСУ ТП и КИПиА, системы автоматизации, диспетчеризацию и телемеханику.
Как устроено
Отказ модуля не прерывает питание нагрузки

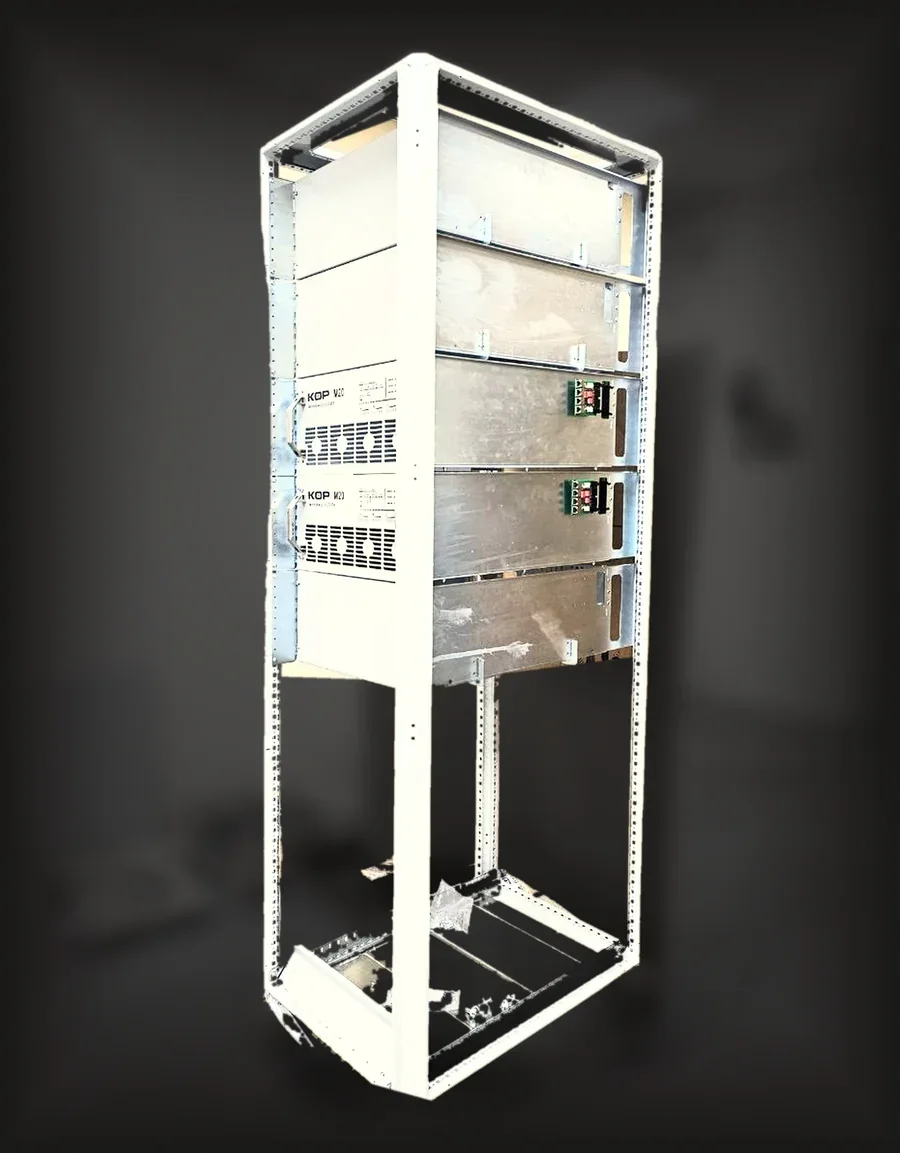

Система собирается из одинаковых силовых модулей M20 по 20 кВА, работающих параллельно: до пяти в шкафу, до двух шкафов в системе. На схеме — пути питания: основной через двойное преобразование, резервные — от аккумуляторов и через байпасы.
Схему можно прокрутить вбок →
Децентрализованное управление
Ведущий модуль назначается автоматически: работа системы не зависит от одного блока управления.
Два байпаса
Статический — автоматический резервный путь питания. Сервисный — для обслуживания без отключения нагрузки.
Защиты
От перегрева, перегрузки, короткого замыкания, повышенного и пониженного напряжения, потери и неправильного чередования фаз.
Аккумуляторы
В отдельном шкафу. Базовое исполнение — свинцово-кислотные герметичные (VRLA), ёмкость — под нужное время автономии. Другие типы — в планах развития.
Что происходит при отказе модуля
- Отказ модуляНеисправность одного силового модуля.
- АвтоотключениеОтказавший модуль автоматически выводится из параллельной работы.
- Нагрузка сохраняетсяОстальные модули продолжают питать нагрузку — при резервировании N+1.
- Горячая заменаМодуль меняют на работающей системе, без отключения нагрузки.

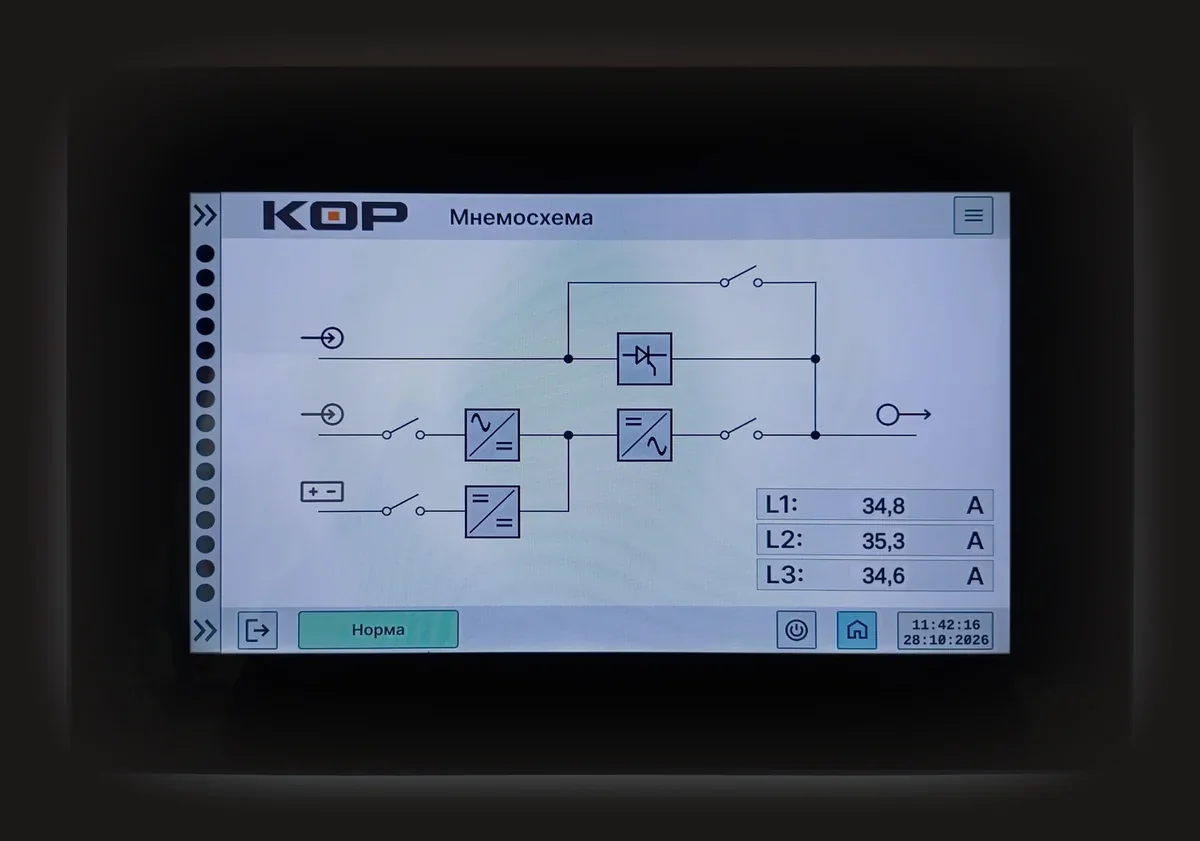

Состояние системы — на экране и в АСУ ТП
Панель оператора показывает пути питания, токи по фазам и состояние системы, ведёт журнал событий. Данные передаются в SCADA и системы диспетчеризации по Modbus RTU/TCP и SNMP. Есть сухие контакты и веб-интерфейс.
Характеристики
Главное в цифрах
- 20 кВА / 20 кВт
- мощность силового модуля M20 при cos φ = 1 подтверждено испытаниями
- до 100 кВА
- в одном шкафу — 5 модулей; с резервом N+1: 80 + 20 кВА
- до 200 кВА*
- в системе из двух шкафов — до 10 модулей
- до 150%
- перегрузка: 110% — 30 мин, 125% — 10 мин, 150% — 60 с подтверждено испытаниями
- IP54
- степень защиты шкафа; IP55 — по запросу
- 0 мм
- до задней стены: шкаф ставится вплотную, обслуживание спереди
* Проектное значение, подтверждается испытаниями.

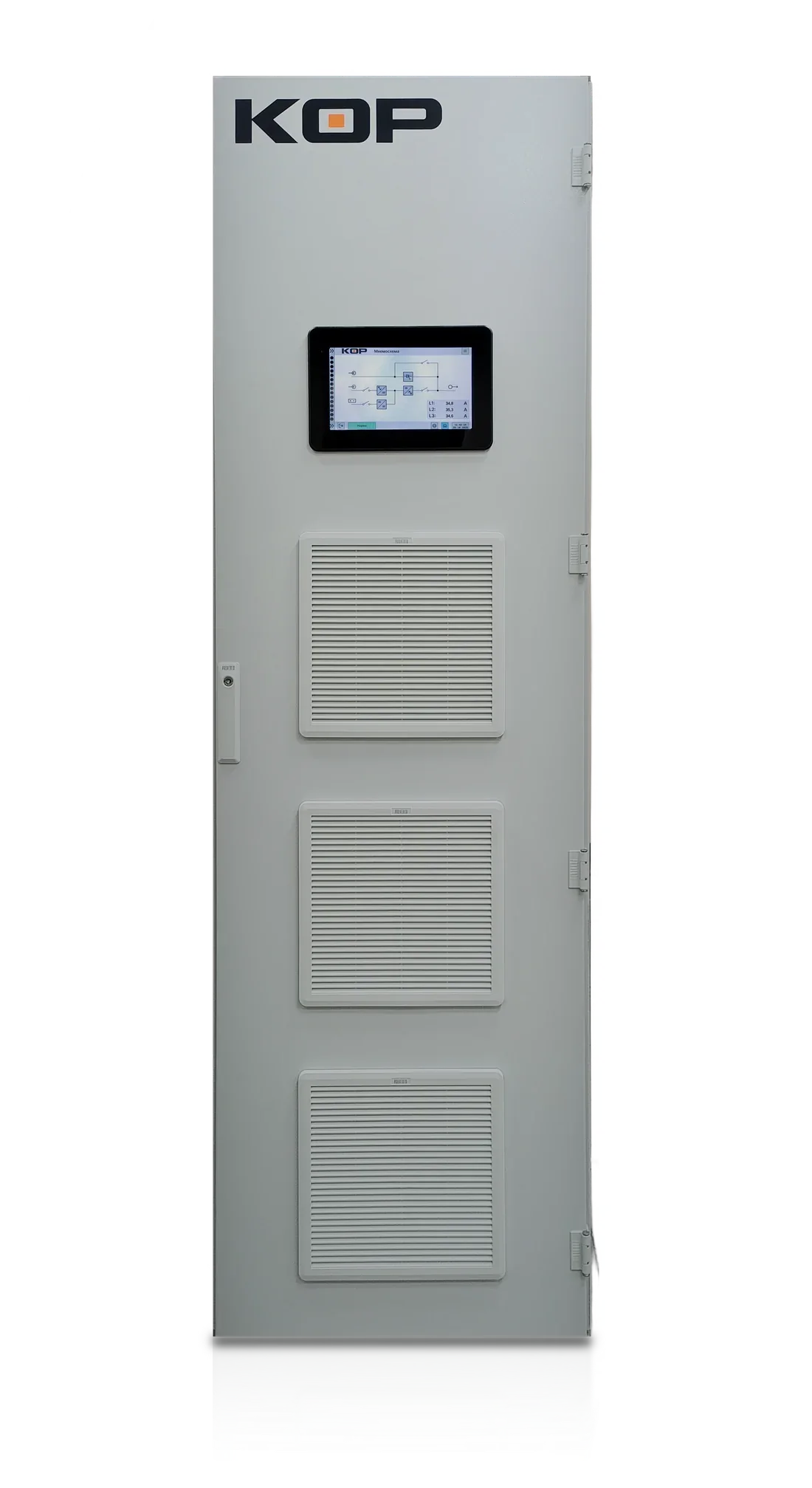

Двойное преобразование · вход и выход — 3 фазы, 380/400 В, 50/60 Гц · шкаф 600 × 2000 × 800 мм, цоколь 100 или 200 мм по проекту · ввод кабелей снизу · рабочая температура 0…+40 °C · RAL 7035.
Продукт проходит программу испытаний и подготовки к отраслевой квалификации.
Мощность наращивается без замены ИБП
Начните с одного-двух модулей и добавляйте по 20 кВА по мере роста нагрузки. Пять модулей дают 100 кВА в шкафу. Второй шкаф подключается параллельно — до 200 кВА*.
Производитель
Разработчик и производитель — ООО «ЭНЕРГО ГРУПП»
КОР спроектирован, разработан и собран в РФ. Технические вопросы — от подбора конфигурации до обслуживания — вы решаете напрямую с инженерами-разработчиками.
- Юридический адрес
- Казань
- Технические изыскания и пилотная сборка
- Ижевск
Вопросы
Частые вопросы
- Сколько стоит?
- Цена зависит от мощности, резервирования и аккумуляторов. Пришлите мощность нагрузки и нужное время автономии — подготовим коммерческое предложение.
- Какая мощность в кВт?
- 20 кВт на модуль при cos φ = 1 в длительном режиме — подтверждено испытаниями. Шкаф из пяти модулей — 100 кВА / 100 кВт.
- Как устанавливается шкаф?
- Обслуживание спереди — шкаф ставится вплотную к стене. Ввод кабелей снизу, цоколь 100 или 200 мм подбирается по проекту. Тёплый воздух отводится вверх.
- Кто обслуживает?
- Техническая поддержка — напрямую от разработчика. Расчётный межсервисный интервал — 5 лет, срок службы — более 15 лет (без учёта аккумуляторов).
- Можно подключить к АСУ ТП?
- Да. Протоколы Modbus RTU/TCP и SNMP, сухие контакты; интерфейсы Ethernet, RS-485, CAN, USB.
Контакты
Обсудим ваш проект
Напишите мощность нагрузки, нужное время работы от аккумуляторов и условия на объекте. Ответим вариантом конфигурации и коммерческим предложением.
